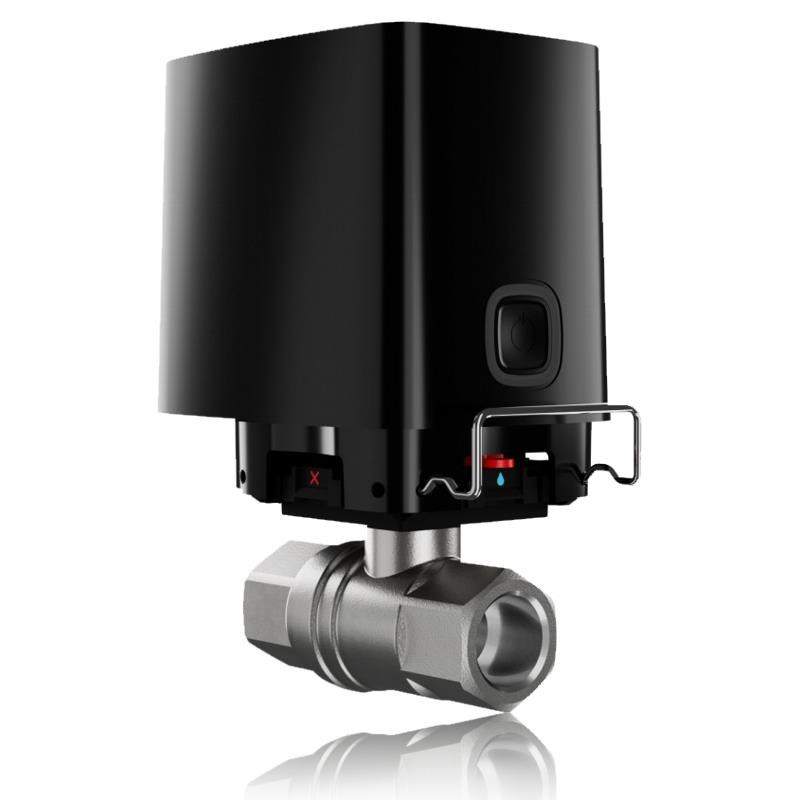

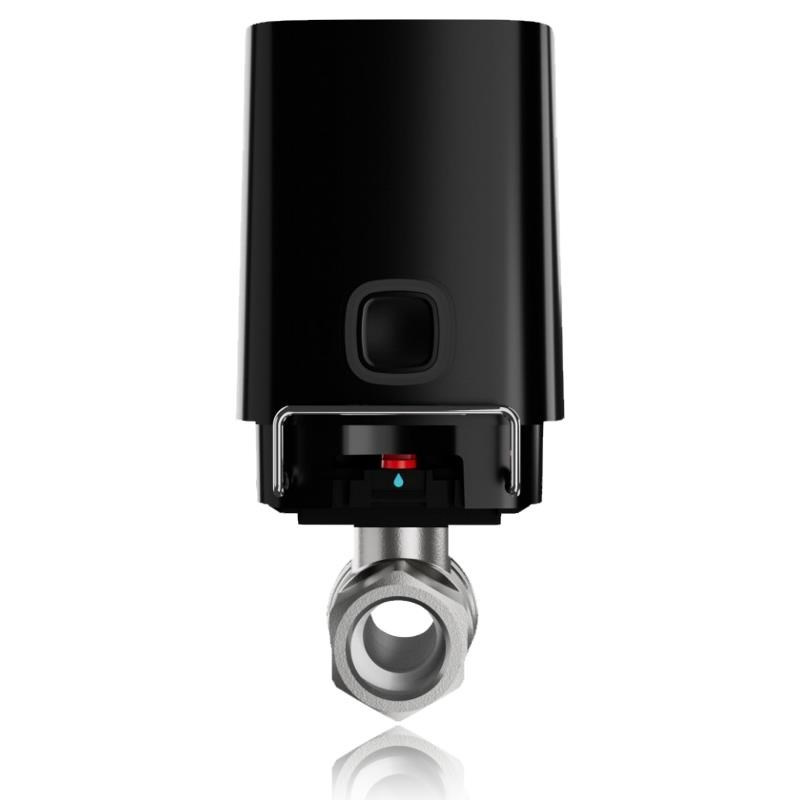

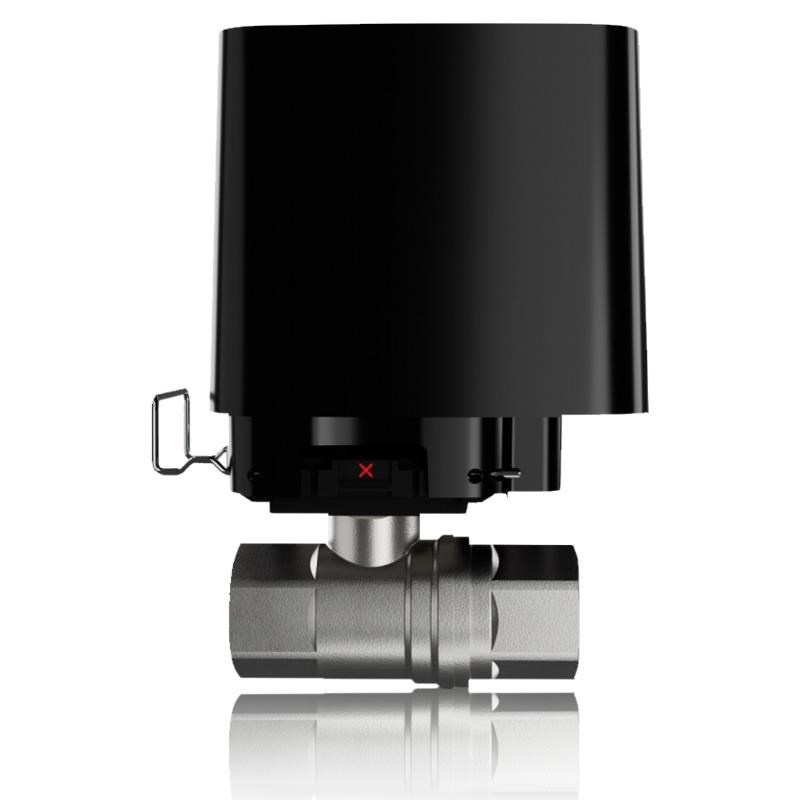

Ajax WaterStop [3/4] ASP black (52268) - Dálkově ovládaný uzavírací ventil vody (3/4“)
![Ajax WaterStop [3/4] ASP black (52268) - Dálkově ovládaný uzavírací ventil vody (3/4“)](https://eshop.taran.cz/imgcache/1/3/p2123526-1688515-0a_-1_-1_13847.jpg "Ajax WaterStop [3/4] ASP black (52268) - Dálkově ovládaný uzavírací ventil vody (3/4“)")
Ajax WaterStop [3/4] ASP black (52268) - Dálkově ovládaný uzavírací ventil vody (3/4“)
WaterStop Jeweller – Dálkově ovládaný uzavírací ventil vody (3/4")
Zařízení umožňuje automatické uzavření přívodu vody při detekci jejího úniku ve střeženém prostoru nebo na základě přednastavených automatizačních scénářů.
Upozornění: Použití zařízení vyžaduje připojení k Hubu Ajax
Vlastnosti:
- Aktivace na základě automatizačních scénářů při poplachu, změně stavu systému nebo časového plánu
- Nastavitelná ochrana proti zaseknutí ventilu s intervalem až 1 týden
- Uzavírací ventil Bonomi v rozměrech 1/2“, 3/4“ nebo 1“
- Až 3 roky provozu z předinstalovaných baterií
- Dálkové ovládání a konfigurace pomocí aplikací Ajax
- Uzavírání vody se ovládá tlačítkem na servomotoru a pákou na uzavíracím ventilu
- Dosah rádiového signálu mezi zařízením a hubem nebo rozšiřovačem dosahu rádiového signálu bez překážek až 1 100 m
- Ochranný mechanismus proti neoprávněné demontáži zařízení
- Možnost připojení externího napájecího zdroje 9V/2A DC
- Přidání do systému pomocí QR kódu
Součást systému pro detekci úniku vody
WaterStop byl navržen pro dálkové ovládání přívodu vody do objektu. Zařízení kombinuje uzavírací ventil v jednom ze tří dostupných rozměrů a elektrický pohon. WaterStop lze ovládat odkudkoli, kde je dostupný internet – aplikace Ajax umožňují kdykoli zkontrolovat stav a změnit polohu ventilu.
Při vyhlášení poplachu detektorem LeaksProtect nebo detektorem úniku vody třetí strany WaterStop během 5 sekund automaticky vypne přívod vody. Všichni uživatelé systému obdrží notifikaci o poplachu a aktivaci scénáře. Kromě scénáře při poplachu může instalační technik nakonfigurovat uzavření vody podle časového plánu nebo v případě změny stavu bezpečnostního režimu.
Výkonný elektrický pohon a ruční ovládání
Elektrický pohon WaterStop má maximální točivý moment 10 Nm. Tato síla umožňuje uzavření zaseknutého uzavíracího ventilu bez jeho poškození. A za normálních podmínek — vypnete vodu během 5 vteřin po odeslání příkazu.
Přívod vody lze ovládat nejen pomocí aplikací Ajax a scénářů, ale také ručně. K tomu slouží tlačítko na krytu WaterStop a páka na držáku uzavíracího ventilu. To je výhodné například při výměně servomotoru nebo při instalatérské práci.
Aktuální stav ventilu lze zjistit v aplikacích Ajax, podle odpovídající barvy loga Ajax na krytu WaterStop nebo polohou páky.
Standardní typ uzavíracího ventilu

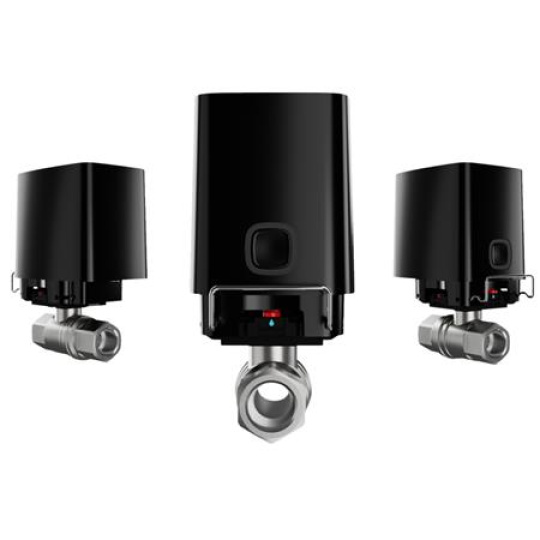

Zařízení je vybaveno uzavíracím ventilem Bonomi vhodným pro studenou i teplou vodu. WaterStop je nabízen ve třech verzích: s 1/2“, 3/4“ a 1“ ventilem.
WaterStop je kompatibilní s uzavíracími ventily vyrobenými podle normy ISO 5211. Instalatér tedy může nainstalovat standardizovaný uzavírací ventil a instalační technik pak může zařízení přidat do systému.
Při stěhování lze WaterStop snadno demontovat a nainstalovat jiný kompatibilní ventil na nové umístění. Elektrický pohon se z uzavíracího ventilu odstraní během několika sekund – bez jakýchkoliv nástrojů.
Komunikační technologie Jeweller
Jeweler je rádiový protokol, který zajišťuje rychlou a spolehlivou obousměrnou komunikaci mezi hubem a připojenými zařízeními. Protokol poskytuje bezdrátový rádiový komunikační dosah až na vzdálenost 1 100 m, což umožňuje použití chytrého ventilu nejen ve velkém domě, ale i ve sklepech, kancelářích nebo skladech.
Jeweller přenáší všechny potřebné informace. Uživatelé mají vždy přístup k inteligentnímu ovládání ventilů v aplikacích Ajax, bez ohledu na počet systémových zařízení. A také mohou kdykoli zkontrolovat stav ventilu – zda je otevřený nebo zavřený.
Ochrana proti neoprávněné manipulaci
WaterStop lze instalovat v kancelářích, restauracích, kavárnách a dalších veřejných místech. Součástí je uzamykací mechanismus, který chrání před neoprávněnou demontáží. Mechanismus zabraňuje demontáži servomotoru a není možné jej uvolnit bez použití odpovídajícího nářadí.
Sabotážní poplach se spustí při sejmutí servomotoru z uzavíracího ventilu. Hub pravidelně (dle nastavení) kontroluje stav připojených zařízení a informuje o ztrátě komunikace s kterýmkoli z nich. Všichni uživatelé a poplachové přijímací centrum bezpečnostní společnosti dostávají upozornění o těchto událostech.
Chytrý design
WaterStop je bezdrátové zařízení, které je napájeno předinstalovaných baterií. Instalační technik může v případě potřeby připojit napájecí zdroj třetí strany 9V/2A DC.

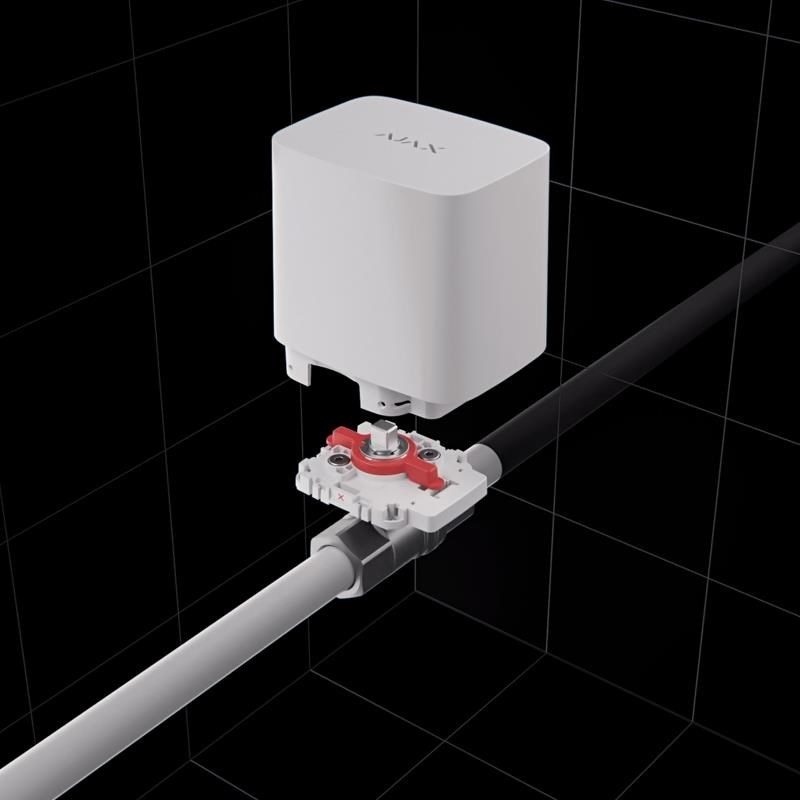

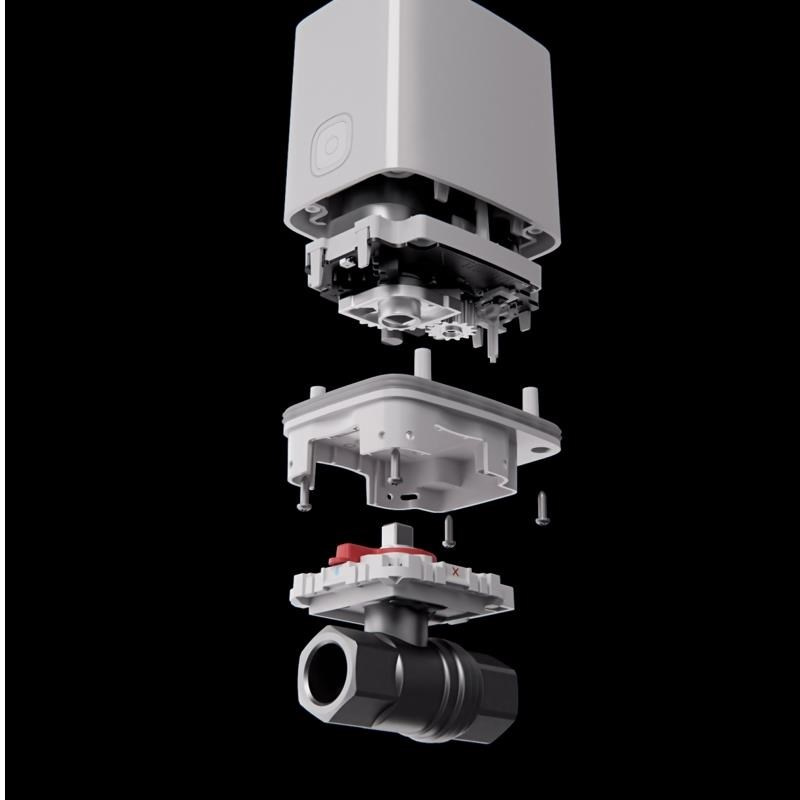

Elektrický pohon lze na uzavíracím ventilu upevnit ve čtyřech polohách. Plášť servomotoru není nutné pro instalaci rozebírat. Upevňuje se na ventil pomocí montážního zámku bez použití nářadí. Nehrozí tak poškození elektroniky.
Snadná instalace a připojení
WaterStop instalují dva specialisté: instalatér a instalační technik. Zajistili jsme, aby se oběma s tímto produktem dobře pracovalo.
Instalatér může nainstalovat standardní kompatibilní uzavírací ventil bez instalačního technika. Stačí mu jen znát rozměry elektrického ventilu. Instalační technik tak může přijít v jiný den, nainstalovat elektrický pohon a integrovat jej do zabezpečovacího systému Ajax.
Spárování zařízení se zabezpečovacím systémem Ajax trvá méně než minutu. Instalační technik musí pouze otevřít aplikaci Ajax, naskenovat QR kód a přidat detektor do místnosti a skupiny.
Technická specifikace
| Komunikace s ovládacím panelem nebo rozšiřovačem dosahu | |
| Komunikační technologie Jeweller | Ano |
| Frekvenční pásma (v závislosti na regionu) | 866.0–866.5 MHz |
| Interval dotazování zařízení | 12 – 300 s (nastavitelný uživatelským/PRO účtem s administrátorskými právy v aplikacích Ajax) |
| Ochrana proti padělání signálu (spoofing) | Autentifikace zařízení |
| Maximální efektivní vyzařovaný výkon (ERP) | ? 20 mW |
| Dosah komunikace (v otevřeném prostoru) | 1 100 m |
| Kompatibilita | |
| Centrální ovládací panely | Hub Plus |
| Rozšiřovače dosahu signálu | ReX |
| Provozní součásti | |
| Elektrický aktuátor | Ovládá pozici uzavíracího ventilu: otvírá a uzavírá jej |
| Uzavírací ventil | Ventil Bonomi v rozměrech 1/2“, 3/4“ nebo 1“ |
| Upevnění | Prvek instalovaný mezi uzavírací ventil a elektrický aktuátor. |
| Uzamykací mechanismus | Skládá se ze dvou částí – první je určena pro rychlé připevnění elektrického aktuátoru k uzavíracímu ventilu; druhá se používá, pokud je zařízení nutné chránit proti neoprávněné manipulaci na veřejně dostupných místech. |
| Uzavření vody | |
| Rozsah použití | Přívody vody |
| Provozní kapalina | Teplá nebo studená voda |
| Teplotní rozsah provozní kapaliny | Od +5°? do +120°? |
| Provozní tlak | 40 barů |
| Materiál uzavíracího ventilu | Mosaz |
| Typ připojení a závit uzavíracího ventilu | Samice – samice; velikost závitu: |
| Příruba pro připojení servomotoru | Vyrobeno podle normy ISO 5211 |
| Krouticí moment elektrického pohonu | Až 10 Nm |
| Rychlost uzavření ventilu | Až 5 vteřin (může trvat déle, pokud je ventil zanešený) |
| Vzdálené ovládání | Aplikace Ajax |
| Manuální ovládání | Tlačítko na krytu elektrického aktuátoru |
| Ochrana proti neoprávněné manipulaci | |
| Ochrana proti padělání signálu (spoofing) | Autentifikace zařízení |
| Detekce ztráty komunikace | Kontrola každých 36 vteřin (interval pro detekci ztráty komunikace závisí na nastavení hubu). |
| Detekce otevření krytu (tamper) | Ano |
| Přídavný uzamykací mechanismus | Chrání před demontáží WaterStop. |
| Dodatečné funkce | |
| Automatizační scénáře | Poplach |
| Teplotní ochrana | Až do 60°C v místě instalace |
| Indikace stavu uzavíracího ventilu | |
| LED indikace | Barva LED indikátoru na čelní straně zařízení signalizuje aktuální stav elektrického aktuátoru |
| Pozice páky | Dle pozice páky je zřejmé, zda je ventil otevřený, nebo zavřený |
| Napájení | |
| Baterie | 4x lithiová baterie CR123 A, 3V DC |
| Výdrž baterií | Až 3 roky |
| Volitelné externí napájení | 9 – 12V / 2A DC (v případě připojení k externímu napájení fungují předinstalované baterie jako záložní zdroj) |
| Instalace | |
| Rozsah provozní teploty | Od 0°? do +60°? |
| Provozní vlhkost | Až do 95% |
| Stupeň krytí | IP56 |
| Kryt | |
| Barva | Bílá nebo černá |
| Rozměry | c |
| Hmotnost | 869 g (celková hmotnost, uzavírací ventil Bonomi 1/2“ + elektrický aktuátor); |
| Obsah balení | |
| 1. WaterStop Jeweller | |
